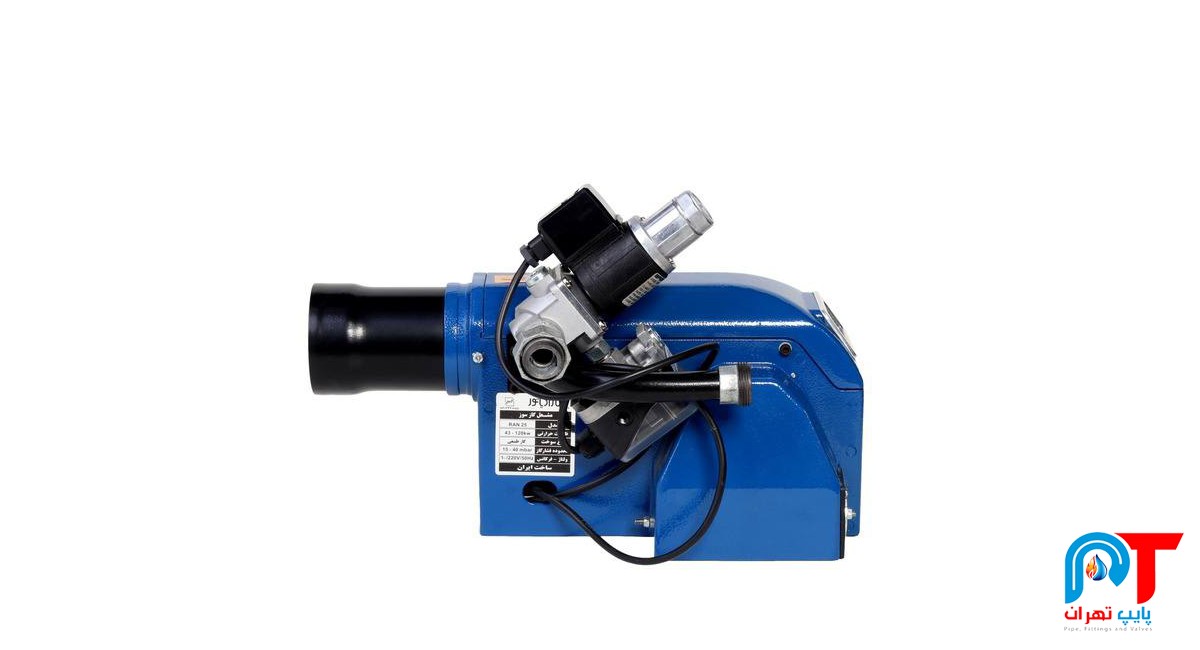

وسیله ای مکانیکی که با ترکیب هوا و سوختهای از قبیل گازاییل، مازوت، گاز، انرژی سوخت را تبدیل به انرژی حرارتی میکند و یکی از اصلی ترین تجهیزات مورد استفاده در موتورخانه ها میباشد. ساختار اصلی تشکیل شعله در مشعل شامل هوا، سوخت و جرقه است که اگر هر یک از عوامل موجود نباشد شعله ای تشکیل نخواهد شد. در این مقاله پایپ تهران سعی دارد به تشریح مشعل موتورخانه و انواع آن بپردازد.
بطور کلی میتوان عنوان کرد که وظیفه اصلی مشعل تامین گرمایش میباشد که بیشترین استفاده مشغل در موتورخانه ها میباشد جهت ایجاد شعله در بویلرها. بدین صورت که پس از ترکیب سوخت با هوا و جرقه شعله ایجاد شده و پس از ایجاد گرمایش به درون دیگ منتقل میشود. مشعلها به دو نوع فن دار و بدون فن تولید میشوند که با توجه به نوع و مقدار مصرف از موتورخانه مدل انتخاب میشود.
قطعات و اجزاء مشعل
در این بخش اجزا و قطعات مورد استفاده در مشعل فهرست شده و به ترتیب اطلاعات مختصری در مورد هر قطعه و وظیفه آن ذکر میگردد:
- شیر قطع کننده دستی: قطع و وصل کردن گاز وظیفه این قطعه میباشد.
- فیلتر: همانطور که از نام این قطعه مشخص است، وظیفه این قطعه فیلترکردن ناخالصی ها میباشد.
- شیر برقی: با استفاده از شیر برقی میتوان مسیر عبور گاز را باز و بسته کردد.
- ترانس جرقه: این قطعه امکان ایجاد ولتاژ پایین به ولتاژ بالا را دارا میباشد.
- الکترود جرقه: جهت روشن کردن، با استفاده از ترکیب مخلوط هوا و سوخت، روشن کردن و جرقه زدن توسط این قطعه انجام میشود.
- شعله بین: این وسیله تشکیل شعله را تشخیص می‌دهد.
- رله کنترلی: مرکز کنترل و قلب مشعل میباشد و تمامی تصمیمات مهم و اصلی در این بخش صورت میگیرد.
- پرشر سوئیچ گاز: وظیفه این قطعه تنظیم فشار گاز و کنترل آن میباشد.
- پرشر سوئیچ هوا: کنترل میزان جریان هوا توسط پرشر هوا امکان پذیر میباشد.
- فن و الکترو موتور: جهت ادامه احتراق، فن هوای مورد نیاز برای احتراق را به داخل دیگ دمش میکند.
- دمپر تنظیم هوا: کاربرد این قطعه، تنظیم مقدار هوای لازم برای احتراق کامل است.
- شعله‌پخش‌کن: در بخش جلویی مشعل نصب میشود و نوع شعله ایجادشده در محفظه احتراق را تنظیم میکند.
- نشت‌یاب: جهت ایمنی مشعل نشست یاب وظیفه بررسی نشتی شیرهای برقی را به عهده دارد.
اقسام مشعل موتورخانه برحسب سوخت مصرفی
- مشعل گازسوز
- مشعل گازوئیل سوز
- مشعل دوگانه سوز
- مشعل سه گانه سوز
- مشعل مازوت سوز

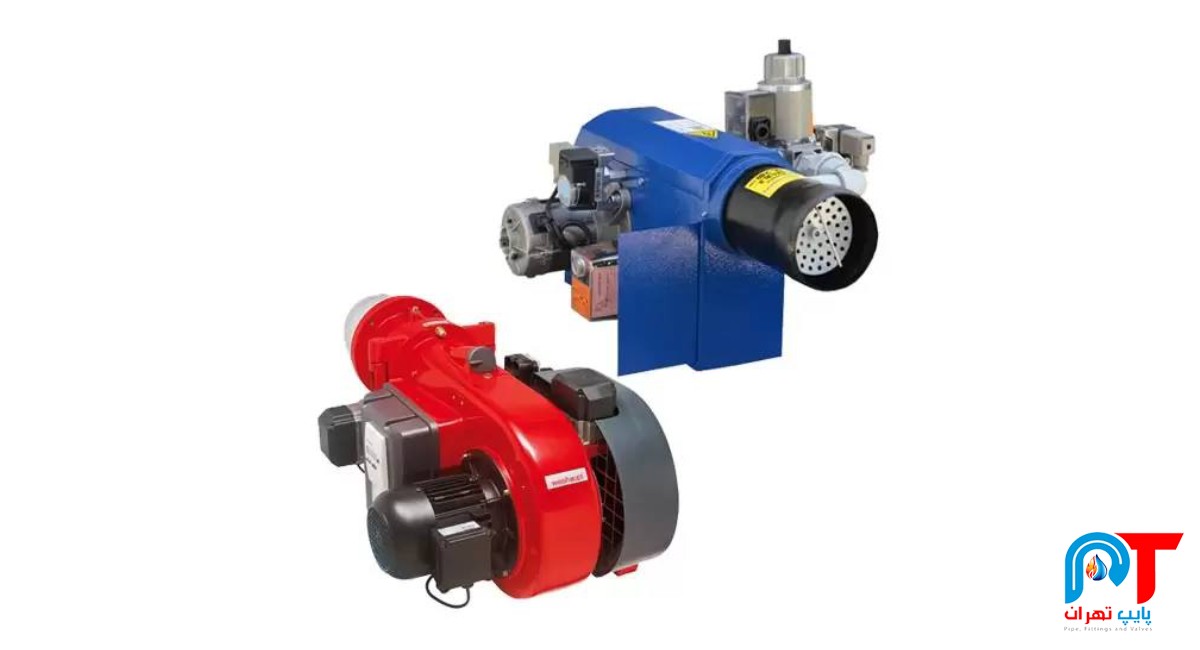

مزایای استفاده از موتورخانه و مشعل
با استفاده از موتورخانه و مشعل میتوان تامین آب گرم مصرفی یکنواختی در ساختمان ایجاد نمود و ضمنا هوشمندانه بودن موتورخانه های امروزی از دیگر مزایای این سیستم میباشد. خطر گازگرفتگی در شوفاژخانه و موتورخانه به مراتب کمتر از پکیج میباشد و اشغال نشدن بخشی از منزل و غالبا آشپزخانه نیز از دیگر مزایای موتورخانه میباشد. موتورخانه و مشعل دارای عمر بالاتری نسبت به پکیج میباشند

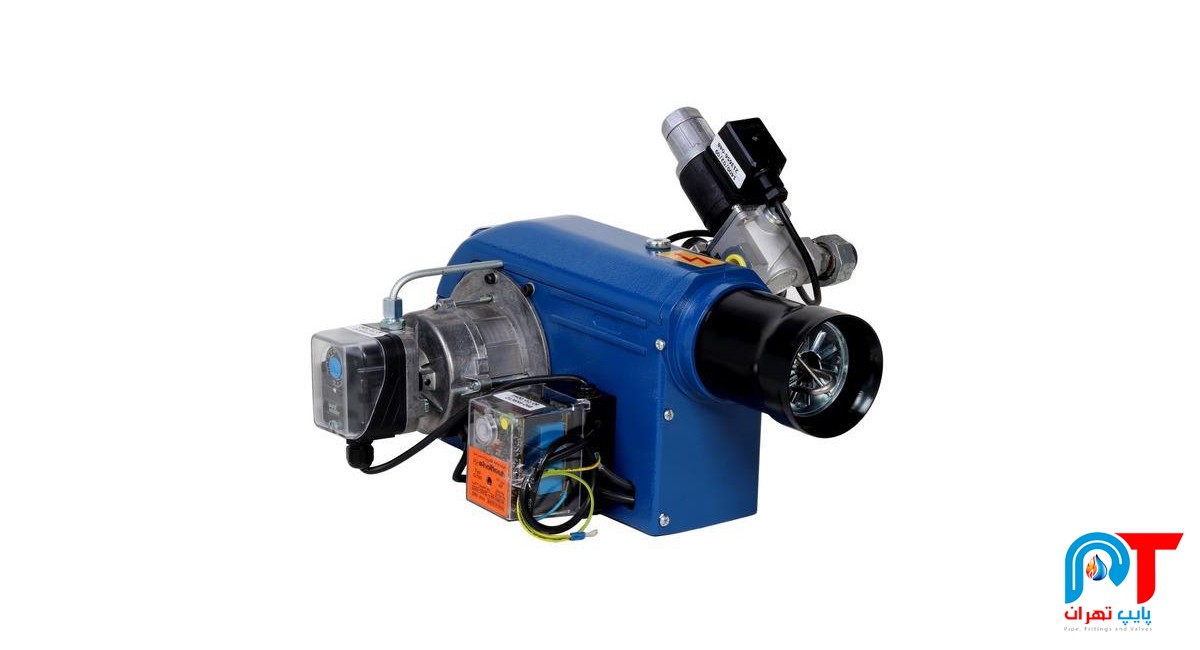

معایب استفاده از موتورخانه و مشعل
واقعیت امر این است که در سیستمهای گرمایشی حاوی مخزن ذخیره آب گرم مانند آبگرمکنها و موتورخانه های مرکزی، مصرف گاز بیشتر از سیستمهایی است که آب را به صورت فوری و تنها به اندازه مورد نیاز گرم میکنند. و همچنین سیستمهایی که دارای مخزن هستند دارای این مزیت هستند که در صورت قطع برق مقداری آب گرم را در خود ذخیره دارند، ولی طبق پژوهشها و بررسی های انجام شده مصرف انرژی در این سیستمها برای گرم نگه داشتن آب در ساعات غیرمفید شبانه روز بسیار بیشتر از سیستمهایی از قبیل پکیج میباشد. در ضمن میتوان عنوان داشت که عدم تامین آب گرم فوری در این سیستمها نسبت به پکیج از دیگر معایب مشعل و موتورخانه میباشد. هزینه راه اندازی موتورخانه و نیاز به فضای زیاد جهت استقرار تجهیزات نیز از دیگر معایب این سیستم میباشد.
جمع بندی
از اصلی ترین فاکتور در انتخاب و خرید مشعل مناسب، توجه کردن به تفاوت ارتفاع سطح شهر، با سطح دریا میباشد. دلیل این امر به جهت قدرت حرارتی مشعل در فشار اتمسفر (سطح دریای آزاد) به حداکثر میزان خود میباشد، بنا‌بر‌این برای انتخاب مشعل مناسب باید نهایت دقت به عمل آید دقت داشته باشید تا به ازای هر هزار متر ارتفاع از سطح دریا، ۱۳٪ به قدرت مشعل انتخابی افزایش یابد. این مبحث گویای این مبحث است که هر چه ارتفاع شهر شما از سطح دریا بیشتر باشد، شما نسبت به شهر‌های پست به مشعل‌های بزرگتری نیاز دارید. پایپ تهران ارایه کننده کلیه لوازم لوله و اتصالات و همچنین لوازم موتورخانه اعم از موتورخانه های صنعتی و خانگی آماده ارایه مشاوره و فروش به پیمانکاران و کارفرمایان محترم را دارد.
