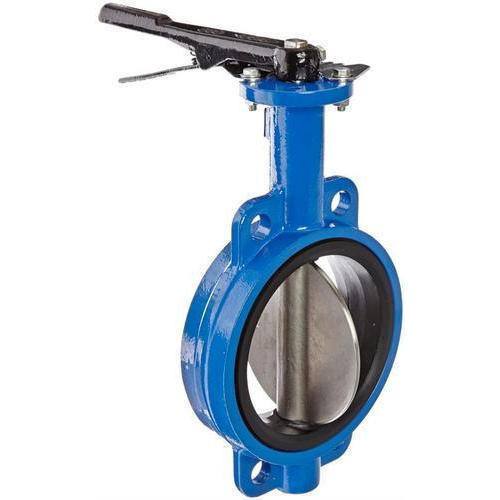

شیرهای پروانه ای در تمامی سایز ها هم به صورت دستی و هم خودکار موجود می باشند، اما در طراحی انواع آن با عملگر دستی و در سایز های بالاتر از 8 اینچ به دلیل حالت نصب و ابعاد بزرگتر شیر پروانه ای، از یک گیربکس مکانیکی در بین عملگر دستی (فلکه شیر) و دیسک یا مجرابند آن استفاده می شود. طرز کار گیربکس مکانیکی به این صورت است که از طریق شافت متصل به دیسک، نیروی وارد شده از طرف فلکه را به دیسک انتقال داده و باعث سرعت در باز و بسته شدن دیسک می شود. از آنجایی که طراحی دیسک به گونه ای است که دقیقا در مرکز شیر قرار دارد، برای باز یا بسته شدن به گشتاور کمتری نیاز دارد. به این معنی که تنها با چرخاندن فلکه به مقدار 90 درجه، دیسک از حالت بسته به حالت باز و بالعکس تغییر شکل می دهد. از ویژگی های این ولو می توان به سبکی وزن، کنترل آسان و افزایش سرعت جریان سیال در زمان کوتاه و در هنگامی که شیر در حال باز شدن است، اشاره کرد. شیر های پروانه ای در دسته شیر های دو طرفه قرار می گیرند. در مواردی که باز و بسته شدن سریع باترفلای ولو مد نظر است، می توان از نوع با عملگر پنوماتیک و یا عملگر برقی استفاده کرد و در صورتی که بخواهیم سیال را کنترل کنیم، از نوع دارای عملگر پنوماتیک با سوییچ باکس و شیر برقی (4 تا 20 میلی آمپر) به همراه PLC می توان استفاده کرد که در این نوع، زمان باز و بسته شدن شیر سریع تر از نوع عملگر برقی خواهد بود.
فروش انواع شیر پروانه ای با عملگر های متفاوت در هایپر صنعت فامکو:
شیر پروانه ای پنوماتیک
شیر پروانه ای فلنج دار
شیر پروانه ای گیربکسی
