در دنیای صنعت امروز، انتقال ایمن و کارآمد سیالات، گازها و مواد شیمیایی از اهمیت بالایی برخوردار است. در این میان، اتصالات لولهکشی به عنوان شریانهای حیاتی این سیستمها عمل میکنند. اتصالات بنکن یکی از برندهای مطرح و معتبر جهانی در تولید اتصالات جوشی مانیسمان است که با کیفیت بالا و رعایت استانداردهای بینالمللی، جایگاه ویژهای در پروژههای صنعتی پیدا کرده است. در این مقاله از پایپ تهران، قصد داریم به طور جامع به این سوال پاسخ دهیم که اتصالات بنکن چیست و به بررسی دقیق ویژگیها، انواع، روش تولید، کاربردها و نکات مهم پیرامون این اتصالات بپردازیم تا شما بتوانید انتخابی آگاهانه و مطمئن برای پروژههای خود داشته باشید.
اتصالات بنکن (Benkan) چه هستند؟

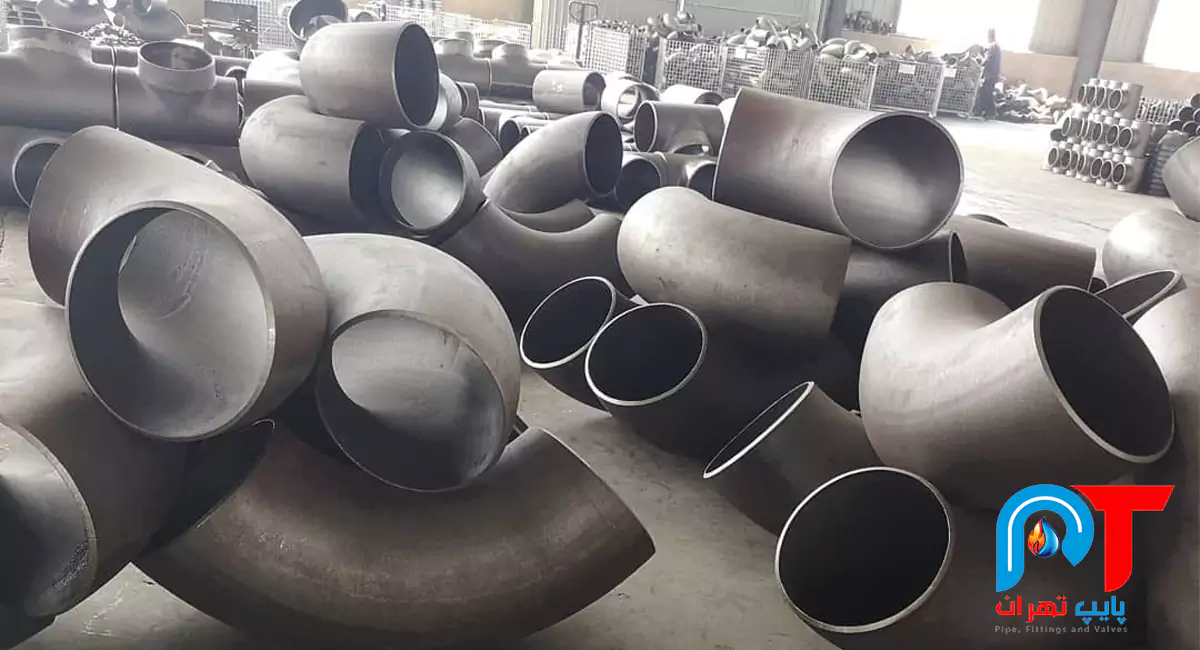

اتصالات بنکن به دستهای از اتصالات صنعتی اطلاق میشود که از جنس کربن استیل (Carbon Steel) ساخته شده و به روش جوشکاری لب به لب (Butt Weld) و بدون هیچگونه درز جوش در بدنه تولید میشوند. این روش تولید که به “مانیسمان” معروف است، باعث میشود اتصالاتی یکپارچه و بسیار مقاوم در برابر فشار، دما و تنشهای مکانیکی به دست آید. شهرت برند بنکن، به عنوان یکی از پیشگامان این صنعت، به دلیل کیفیت بینظیر و قابلیت اطمینان بالای محصولاتش است که آن را به گزینهای ایدهآل برای کاربردهای حساس و بحرانی در صنایع مختلف تبدیل کرده است. لوله مانیسمان بنکن چه نوع لوله ای است؟ اتصالات بنکن دقیقاً به همین شیوه و از همان مواد اولیه لولههای مانیسمان ساخته میشوند و به دلیل ساختار یکپارچه، میتوانند فشارهای کاری بسیار بالا را تحمل کنند.
ویژگیهای فنی و استانداردهای اتصالات بنکن
مشخصات اتصالات بنکن و کیفیت آنها به شدت به رعایت استانداردهای بینالمللی در فرآیند تولید وابسته است. این اتصالات برای تضمین عملکرد مطمئن و طولانیمدت، باید مطابق با معیارهای دقیق فنی و ابعادی تولید شوند.
استاندارد آلیاژی (Material Standard) ASTM A234 WPB
یکی از مهمترین ویژگیهای اتصالات بنکن، جنس آلیاژ به کار رفته در آنهاست. اتصالات بنکن عمدتاً از کربن استیل با گرید ASTM A234 WPB تولید میشوند. این استاندارد به مشخصات مواد اولیه اتصالات جوشی اشاره دارد که برای سرویسهای دمای متوسط و بالا در سیستمهای لولهکشی فشار بالا مناسب است. آلیاژ کربن استیل به دلیل مقاومت بالا در برابر خوردگی، قابلیت جوشکاری عالی و هزینه مناسب، انتخابی ایدهآل برای این نوع اتصالات محسوب میشود. سازگاری این اتصالات با لولههای مانیسمان کربن استیل، یکپارچگی و استحکام کل سیستم لولهکشی را تضمین میکند.
استاندارد ابعادی و هندسی (Dimensional Standard) ASME B16.9
برای اطمینان از تطابق و نصب صحیح اتصالات در سیستمهای لولهکشی، ابعاد و مشخصات هندسی آنها باید کاملاً استاندارد باشد. استاندارد ASME B16.9 یک مرجع بینالمللی برای ابعاد، اندازهها، تلرانسها و مشخصات هندسی اتصالات جوشی فورج شده و ماشینکاری شده است. رعایت این استاندارد در تولید اتصالات بنکن، تضمین میکند که این قطعات به راحتی و بدون نیاز به اصلاحات اضافی با سایر اجزای لولهکشی همخوانی داشته باشند و از ایجاد تنشهای ناخواسته در سیستم جلوگیری شود.
ردههای فشاری (Schedules) و ضخامت دیواره
مفهوم “Schedule” یا رده فشاری، نشاندهنده ضخامت دیواره لوله یا اتصال است. این رده مستقیماً با حداکثر تحمل فشار و دمای عملیاتی سیستم مرتبط است. هرچه رده بالاتر باشد، ضخامت دیواره بیشتر و در نتیجه توانایی تحمل فشار و دمای اتصال نیز بالاتر خواهد بود. انتخاب رده مناسب، متناسب با فشار کاری سیستم، برای ایمنی و پایداری شبکه لولهکشی بسیار حیاتی است.
| رده فشاری (Schedule) | توضیحات و کاربرد |
|---|---|
| Sch40 (رده 40) | پرکاربردترین رده برای تاسیسات عمومی، موتورخانهها و سیستمهای با فشار متوسط. |
| Sch80 (رده 80) | مناسب برای سیستمهای با فشار و دمای بالا، در صنایع نفت، گاز و پتروشیمی. |
| Sch160 (رده 160) | بالاترین رده برای کاربردهای بسیار حساس با فشار و دمای فوقالعاده بالا، مانند نیروگاهها. |
| STD (Standard) | معادل تقریباً رده 40 برای سایزهای تا NPS 10 و رده 30 برای سایزهای بالاتر. |
| SGP | معمولاً برای کاربردهای سبکتر و سیستمهای کمفشارتر. |
روش تولید اتصالات بنکن

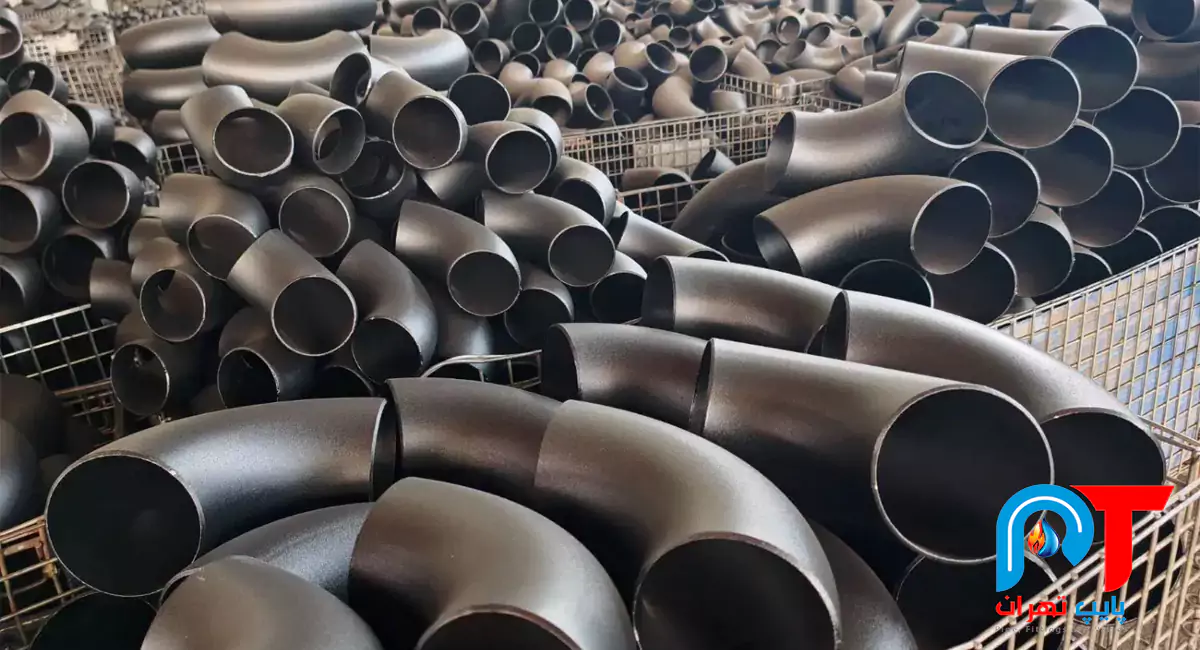

روش تولید اتصالات بنکن با بهرهگیری از فناوری مانیسمان، یکی از دلایل اصلی برتری این محصولات است. در این فرآیند، اتصال مستقیماً از لوله مانیسمان (بدون درز) تولید میشود. این لوله ابتدا حرارت داده شده و سپس از طریق فرآیندهای کشش، فرمدهی و پرس به شکل های مختلف اتصالات (مانند زانو، سه راهی و تبدیل) تبدیل میشند. در طول این فرآیند، هیچگونه جوشکاری در بدنه اتصال انجام نمیشود.
فناوری مانیسمان در تولید اتصالات بنکن، به آنها استحکام بینظیری میبخشد و نقاط ضعف ناشی از جوش در بدنه اتصال را حذف میکند که برای کاربردهای با فشار و دمای بالا حیاتی است.
این ویژگی یکپارچه بودن، مزایای اساسی برای اتصالات بنکن به ارمغان میآورد:
- استحکام و یکپارچگی بینظیر: حذف درز جوش، مقاومت اتصال را در برابر پارگی و ترکخوردگی به شدت افزایش میدهد. این عامل به تشخیص اتصالات اصل بنکن نیز کمک میکند؛ اتصالات اصل بنکن کاملاً بدون درز در بدنه هستند.
- تحمل فشار و دمای بسیار بالا: این اتصالات میتوانند در محیطهای عملیاتی چالشبرانگیز با فشارهای فوقالعاده و دماهای بالا عملکردی پایدار داشته باشند.
- مقاومت عالی در برابر خوردگی و خستگی: ساختار یکنواخت، مقاومت بهتری در برابر عوامل خورنده و تنشهای متناوب ایجاد میکند که طول عمر سیستم را افزایش میدهد.
- کاهش ریسک نشتی و افزایش قابلیت اطمینان: نبود درز جوش، احتمال نشتی را به حداقل میرساند و ایمنی سیستم را بهبود میبخشد.
در مقابل، اتصالات درزدار که از ورقهای فولادی با جوشکاری ساخته میشوند، دارای یک خط جوش طولی هستند که میتواند نقطهضعف در تحمل فشار و دما باشد. همین امر موجب میشود اتصالات مانیسمان بنکن گزینهای برتر برای کاربردهای حساس و پرخطر به شمار آیند.
انواع اتصالات بنکن و نقش آنها در سیستمهای لولهکشی
انواع اتصالات بنکن برای پاسخگویی به نیازهای مختلف در تغییر مسیر، انشعابگیری و تغییر قطر خطوط لوله طراحی شدهاند. هر کدام از این اتصالات نقش مهمی در طراحی و اجرای سیستمهای لولهکشی ایفا میکنند.
زانویی (Benkan Elbow)
زانوییها برای تغییر جهت جریان سیال در خط لوله استفاده میشوند و در زوایای مختلف موجود هستند:
- زانویی ۹۰ درجه بنکن: پرکاربردترین نوع برای تغییر مسیر قائم در خط لوله.
- زانویی ۴۵ درجه بنکن: برای تغییر مسیر با زاویه کمتر و گاهی برای کاهش افت فشار.
- زانویی شعاع بلند (Long Radius): شعاع انحنای بیشتر، افت فشار کمتر و جریان آرامتر سیال را فراهم میکند.
- زانویی شعاع کوتاه (Short Radius): دارای شعاع انحنای کمتر، مناسب برای فضاهای محدود.
سه راهی (Benkan Tee)
سه راهیها برای ایجاد انشعاب از خط اصلی لوله به کار میروند و دو نوع اصلی دارند:
- سه راهی مساوی (Equal Tee): هر سه دهانه آن دارای قطر یکسان هستند.
- سه راهی تبدیلی (Reducing Tee): قطر دهانه انشعاب با قطر خط اصلی متفاوت است و برای تغییر سایز در نقطه انشعاب استفاده میشود.
تبدیل (Benkan Reducer)
تبدیلها برای تغییر قطر لوله در مسیر جریان به کار میروند و به دو شکل اصلی یافت میشوند:
- تبدیل هممرکز (Concentric Reducer): هر دو انتهای تبدیل بر روی یک محور مرکزی قرار دارند.
- تبدیل غیرهممرکز (Eccentric Reducer): محور مرکزی دو انتهای تبدیل متفاوت است و معمولاً در خطوط پمپاژ یا برای جلوگیری از تجمع هوا و مایع در یک سمت خط استفاده میشود.
کپ (Benkan Cap)
کپها برای مسدود کردن دائمی انتهای یک خط لوله یا یک انشعاب بلااستفاده به کار میروند و به نوعی به پایاندهنده خط لوله محسوب میشوند.
کاربردهای عمده اتصالات بنکن در صنایع مختلف
کاربرد اتصالات بنکن به دلیل استحکام و دوام بالای آنها، بسیار گسترده است و این اتصالات در صنایع مختلفی که نیاز به مقاومت در برابر شرایط سخت عملیاتی دارند، مورد استفاده قرار میگیرند:
- صنایع نفت و گاز و پتروشیمی: در پالایشگاهها، خطوط انتقال نفت و گاز، واحدهای فرآوری و پتروشیمی به دلیل مقاومت در برابر فشار، دما و مواد شیمیایی خورنده.
- نیروگاهها: در سیستمهای بخار با فشار و دمای فوقالعاده بالا، که ایمنی و عدم نشتی اهمیت حیاتی دارد.
- صنایع سنگین: در کارخانجات فولاد، سیمان و صنایع شیمیایی که با مواد و شرایط سخت سروکار دارند.
- تاسیسات صنعتی و موتورخانههای مرکزی: در سیستمهای حرارتی، برودتی و انتقال سیالات با اهمیت بالا در ساختمانهای بزرگ و مجتمعهای صنعتی.
- خطوط انتقال سیالات حساس و خطرناک: جایی که هرگونه نشتی میتواند عواقب جدی داشته باشد و قابلیت اطمینان سیستم حرف اول را میزند.
مزایای کلیدی استفاده از اتصالات بنکن (Benkan Fittings)
انتخاب اتصالات بنکن برای یک پروژه، با مزایای متعددی همراه است که آنها را به گزینهای اقتصادی و مطمئن در بلندمدت تبدیل میکند:
- دوام و طول عمر استثنایی: به دلیل ساختار بدون درز و جنس کربن استیل مقاوم، این اتصالات عمر مفید بسیار طولانی دارند.
- ایمنی و قابلیت اطمینان بالا: کاهش ریسک شکستگی و نشتی در شرایط عملیاتی دشوار، به ایمنی کلی سیستم کمک میکند.
- مقاومت فوقالعاده در برابر فشار و دما: برای کاربردهای بحرانی با دما و فشار بالا طراحی و تولید شدهاند.
- مقاومت در برابر لرزش و خستگی: در محیطهایی با ارتعاشات مداوم، عملکرد پایداری از خود نشان میدهند.
- سازگاری عالی با روشهای جوشکاری: امکان ایجاد اتصالات محکم و بدون نقص را فراهم میآورد.
- کاهش هزینههای نگهداری و تعمیرات: به دلیل کیفیت و دوام بالا، نیاز به تعویض و تعمیرات مکرر را به حداقل میرسانند.

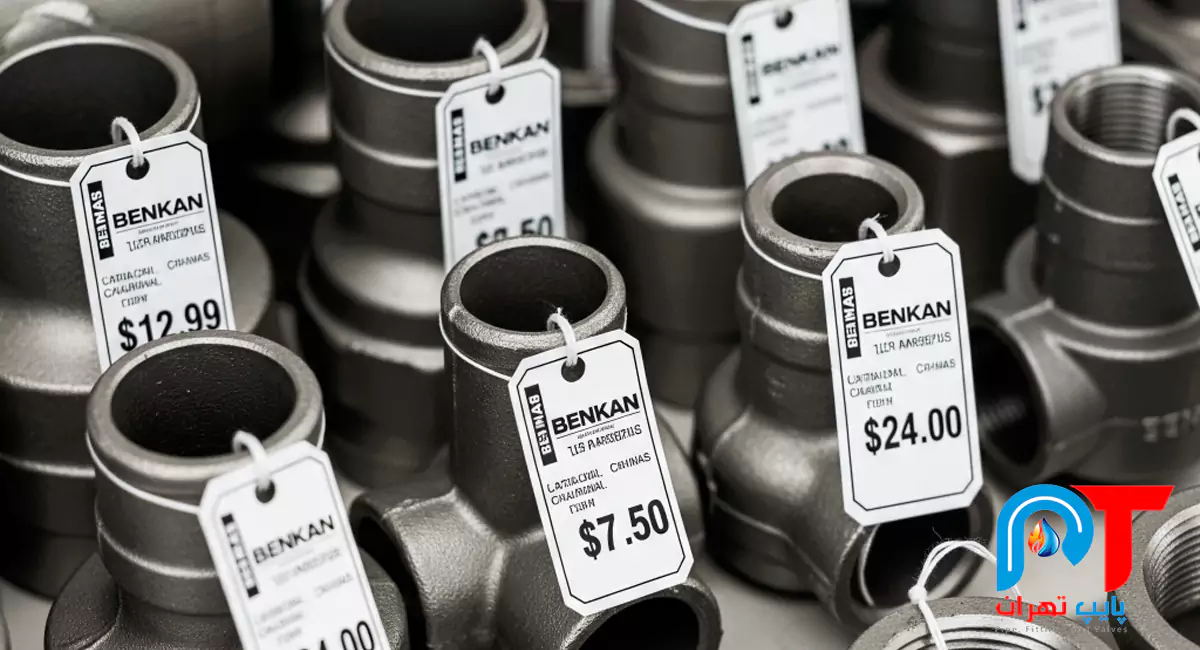

نکات مهم در انتخاب، خرید و نصب اتصالات بنکن
انتخاب صحیح، خرید آگاهانه و نصب استاندارد اتصالات بنکن برای تضمین کارایی و ایمنی سیستم لولهکشی ضروری است. پایپ تهران همواره تاکید بر این نکات دارد:
- مطابقت با استانداردهای پروژه: همواره اطمینان حاصل کنید که اتصالات انتخابی با استانداردهای آلیاژی (ASTM)، ابعادی (ASME) و سایر الزامات خاص پروژه شما همخوانی دارند.
- تعیین رده فشاری مناسب: بر اساس فشار و دمای عملیاتی سیستم، رده فشاری (Schedule) مناسب را انتخاب کنید. استفاده از رده پایینتر از نیاز، خطرناک و رده بالاتر، غیراقتصادی است.
- قطر و ابعاد صحیح: اتصالات را با قطر نامی (NPS) و ابعاد متناسب با لولههای مورد استفاده در سیستم خود انتخاب کنید.
- بررسی گواهینامهها و تأییدیهها: از اصالت و کیفیت محصول از طریق بررسی گواهینامههای تولیدکننده و تأییدیههای معتبر اطمینان حاصل کنید.
- مشاوره با متخصصین: برای انتخاب بهینه و مطابق با نیازهای خاص پروژه خود، از دانش فنی و تجربه کارشناسان پایپ تهران بهرهمند شوید.
- توجه به کیفیت جوشکاری: نصب اتصالات بنکن باید توسط جوشکاران ماهر و با استفاده از روشها و متریال استاندارد جوشکاری انجام شود تا از استحکام و عدم نشتی اتصال اطمینان حاصل گردد.
نتیجه گیری
اتصالات بنکن با تکیه بر فناوری تولید مانیسمان و استفاده از آلیاژ کربن استیل با کیفیت بالا، به عنوان یکی از مطمئنترین و کارآمدترین گزینهها در صنعت لولهکشی شناخته میشوند. مشخصات اتصالات بنکن شامل استحکام بینظیر، مقاومت در برابر فشار و دمای بالا و دوام طولانی، آنها را برای طیف وسیعی از کاربردهای صنعتی، از جمله صنایع نفت و گاز، پتروشیمی و نیروگاهها، ایدهآل ساخته است. سرمایهگذاری در محصولات با کیفیت و مطابق با استانداردهای جهانی، به معنای سرمایهگذاری در ایمنی، کارایی و کاهش هزینههای بلندمدت پروژههاست.
سوالات متداول
تفاوت اصلی اتصالات بنکن مانیسمان و درزدار در چیست و کدامیک برای چه کاربردی مناسبتر است؟
تفاوت اصلی در روش تولید است؛ اتصالات مانیسمان بنکن بدون درز جوش هستند و مقاومت بیشتری در برابر فشار و دما دارند، در حالی که اتصالات درزدار با جوشکاری ورق تولید میشوند. مانیسمان برای کاربردهای حساس با فشار بالا و درزدار برای کاربردهای عمومی با فشار کمتر مناسب است.
آیا میتوان از اتصالات بنکن در سیستمهای آب آشامیدنی استفاده کرد و آیا نیازی به پوشش خاصی دارند؟
اتصالات کربن استیل بنکن به طور مستقیم برای آب آشامیدنی توصیه نمیشوند؛ زیرا ممکن است باعث زنگزدگی شوند. برای این کاربردها معمولاً از اتصالات با پوشش داخلی یا از جنس استنلس استیل استفاده میشود.
چه عواملی بر قیمت اتصالات بنکن تأثیرگذار هستند و چگونه میتوان بهترین قیمت را پیدا کرد؟
جنس آلیاژ (کربن استیل)، رده فشاری، سایز و نوسانات بازار جهانی فولاد بر قیمت تأثیرگذارند. برای بهترین قیمت، مشاوره با تأمینکنندگان معتبر مانند پایپ تهران و مقایسه قیمتها پس از ارائه مشخصات دقیق ضروری است.
