اتصالات سیاه درزدار گازی

توضیحات

اتصالات سیاه درزدار (seam welded fittings) با استفاده ورق فلزی و فرآیند سخت کاری و جوشکاری ساخته می شود.

اتصالات درزدار بر اساس فشار و دما و جنس لوله در سیستم انتخاب می شوند و نسبت به اتصالات مانیسمان هزینه کمتری دارند و عموما از سایز 1/2 اینچ تا 16 اینچ موجود می باشند.

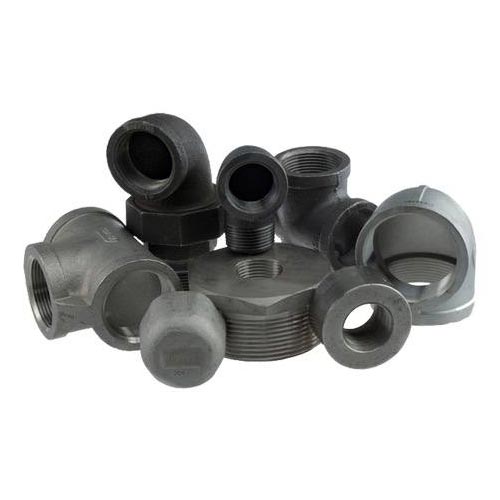

از جمله اتصالات سیاه درزدار می توان به زانو 90درجه، سه راهی مساوی، سه راهی تبدیلی، تبدیل، گپ، سر دنده و بوشن اشاره کرد.

کاربرد اتصالات سیاه درزدار
اتصالات سیاه درزدار جهت اتصال لوله های فلزی به یکدیگر و انشعاب گرفتن و تبدیل سایز لوله ها به کار می روند. اتصالات سیاه درزدار به دلیل جوشی بودن سیستم را آب بند دائمی می کند و استحکام سیستم لوله کشی را افزایش می دهد. مقاومت فشاری و دمایی اتصالات سیاه درزدار نسبت به اتصالات مانیسمان کمتر است. اتصالات جوشی درزدار مرغوب همانند اتصالات مانیسمان بسیار مستحکم بوده و در مقابل خوردگی و زنگ زدگی نیز مقاوم هستند و از آنها به منظور کاهش سایز خط لوله، تغییر جهت و گرفتن انشعاب در سرویس های آبرسانی و گازرسانی ساختمان استفاده می شود.

آرایش انتهایی اتصالات سیاه درزدار
انتهای اتصالات سیاه درزدار به صورت V شکل بوده و به منظور جوشکاری پخ زده می شود. قبل از فرآیند جوشکاری اتصالات و لوله در یک راستا قرار گرفته و سپس درز بین آنها با فلز جوشکاری پر شده و استحکام می یابد.

استاندارد اتصالات سیاه درزدار
استاندارد ابعادی اتصالات سیاه درزدار مطابق با ASME B16.9 تعیین می شود و استاندارد آلیاژی آن مطابق ASTM A403, A234, A420 تعیین می شود.

زانو 90 درجه درزدار

سه راهی مساوی درزدار

سه راهی تبدیلی درزدار

تبدیل درزدار

گپ درزدار

سردنده درزدار

بوشن درزدار
