اتصالات پلی اتیلن نقش حیاتی در اتصال لولههای پلی اتیلن و تضمین عملکرد، دوام و آببندی کامل سیستمهای لولهکشی ایفا میکنند. این قطعات که در صنایع مختلفی نظیر آبرسانی، گازرسانی و آبیاری کاربرد دارند، در انواع گوناگون جوشی، مکانیکی و خاص تولید میشوند. انتخاب صحیح هر یک از این اتصالات بر اساس فشار کاری، قطر لوله و شرایط محیطی، کلید پایداری و کارایی سیستم است.
اهمیت روزافزون لولههای پلی اتیلن در صنایع مختلف از جمله آبرسانی شهری و روستایی، گازرسانی، سیستمهای آبیاری و فاضلاب صنعتی و خانگی، نیاز به اتصالات باکیفیت و متنوع را دوچندان کرده است. این تنوع گسترده، در عین حال که راهحلهای منعطفی ارائه میدهد، چالش انتخاب گزینه صحیح را نیز به همراه دارد.

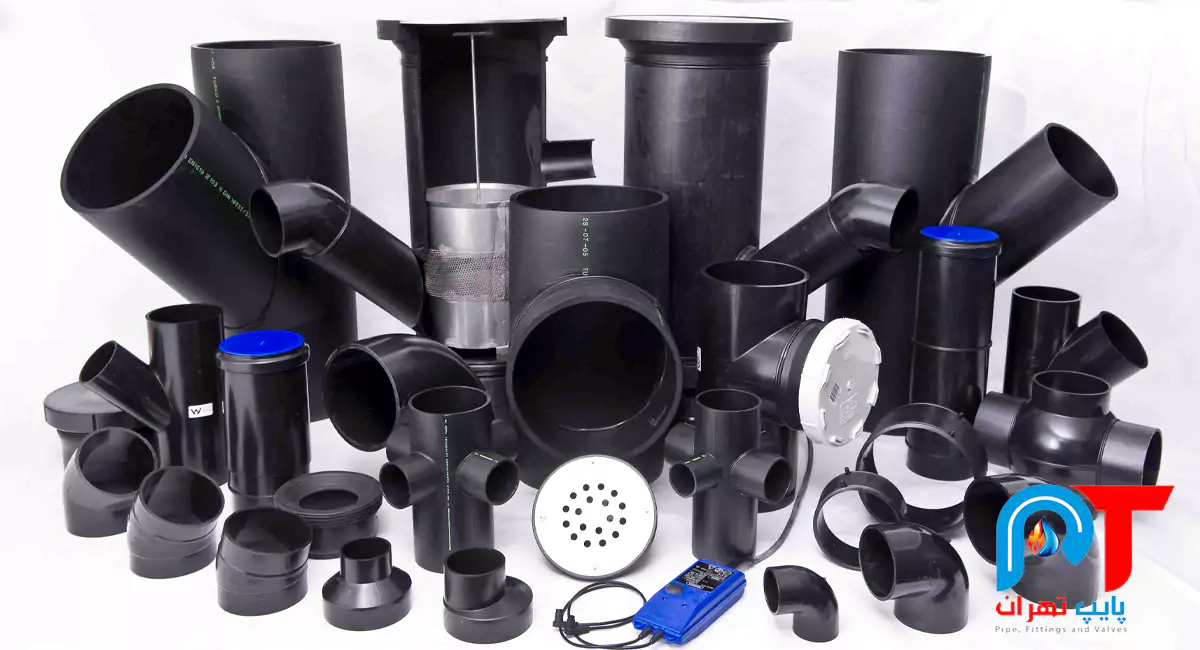

چرا اتصالات پلی اتیلن؟
اتصالات لوله های پلی اتیلن به دلیل ویژگیهای منحصربهفرد خود، در بسیاری از پروژههای زیرساختی و کشاورزی ارجحیت دارند. مقاومت بینظیر آنها در برابر خوردگی و مواد شیمیایی، این اتصالات را برای محیطهای تهاجمی مانند سیستمهای فاضلاب و صنایع شیمیایی ایدهآل میسازد.
انعطافپذیری و مقاومت در برابر حرکتهای زمین، خطر شکست در برابر زلزله، رانش زمین و نشستهای جزئی را کاهش میدهد. عمر مفید طولانی و حداقل نیاز به نگهداری، هزینههای عملیاتی را در بلندمدت کاهش میدهد. همچنین، مقاومت عالی در برابر سایش و ضربه، دوام بالا در شرایط سخت را تضمین میکند. خواص آببندی فوقالعاده این اتصالات، از نشتی و هدررفت سیال جلوگیری میکند. وزن سبک آنها، سهولت در حمل و نقل، نصب و کاهش هزینههای اجرایی را به دنبال دارد. مقاومت در برابر اشعه ماوراء بنفش (UV) برای کاربردهای روکار و قابلیت بازیافت، از دیگر مزایای این اتصالات دوستدار محیط زیست به شمار میآیند.
دسته بندی جامع اتصالات پلی اتیلن بر اساس روش اتصال
برای آشنایی با لوله و اتصالات پلی اتیلن، باید بدانیم که اتصالات این ماده بر اساس روش اتصال به سه دسته اصلی تقسیم میشوند که هر کدام برای شرایط و کاربردهای خاصی طراحی شدهاند. این سه دسته شامل اتصالات جوشی، اتصالات مکانیکی و اتصالات خاص و تبدیلی هستند.
اتصالات جوشی
اتصالات جوشی برای ایجاد اتصالات دائمی و بسیار محکم در فشارها و قطرهای بالا کاربرد دارند و اتصالی همگن با خود لوله ایجاد میکنند.
اتصالات مکانیکی
اتصالات مکانیکی برای سهولت و سرعت نصب طراحی شدهاند و خصوصاً در فشارهای متوسط و پایینتر، گزینهای مناسب هستند.
اتصالات خاص و تبدیلی
اتصالات خاص و تبدیلی برای کاربردهای ویژه، انشعابگیری و اتصال به لولههایی با مواد مختلف مورد استفاده قرار میگیرند.

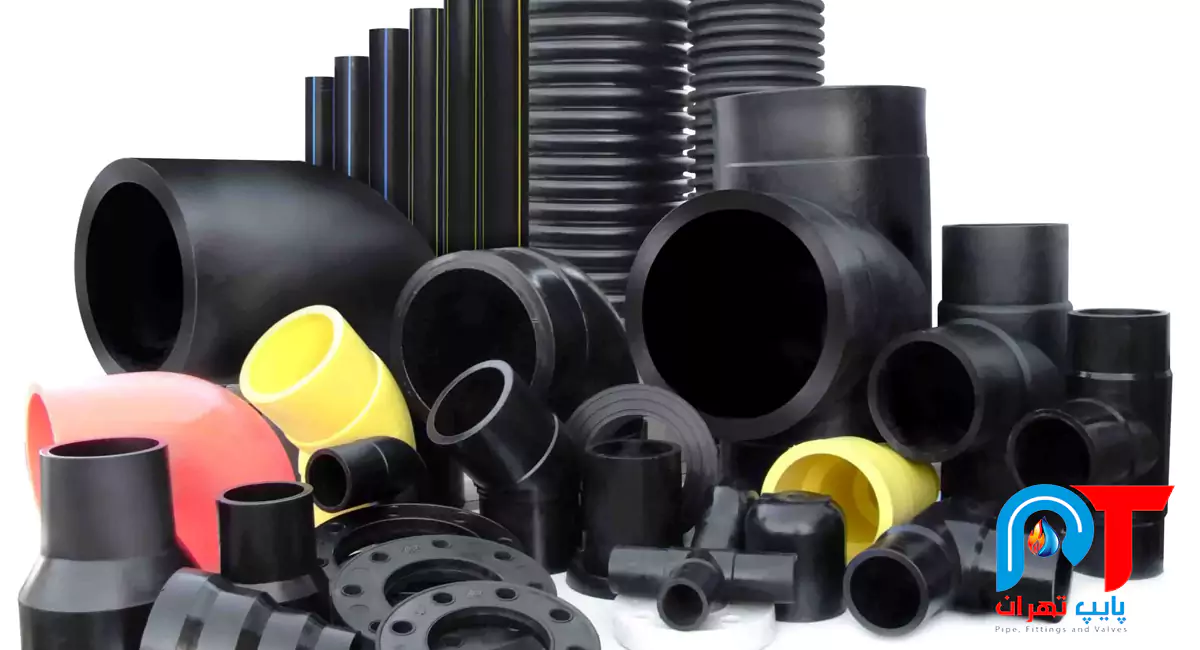

اتصالات جوشی پلی اتیلن
جوشکاری لولهها و اتصالات پلی اتیلن، روشی است برای ایجاد اتصالی همگن و مقاوم به اندازه خود لوله که آن را برای خطوط اصلی و پرفشار ایدهآل میسازد. این روش، پایداری و آببندی حداکثری را تضمین میکند.
جوش لب به لب (Butt Fusion)
جوش لب به لب یکی از رایجترین و مطمئنترین روشها برای اتصال لولههای پلی اتیلن با قطر بالا است. در این روش، پس از برش دقیق و تمیزکاری دو سر لوله، آنها را توسط یک دستگاه گیره هیدرولیک همراستا میکنند. سپس، یک صفحه داغ بین دو سر لوله قرار گرفته و آنها را تا دمای ذوب گرم میکند. پس از برداشتن صفحه داغ، دو سر لوله با فشار کنترل شده به هم چسبیده و در حین خنکسازی، یک اتصال یکپارچه و کاملاً بدون نشتی ایجاد میشود.
جوش لب به لب اتصالی یکپارچه و کاملاً بدون نشتی ایجاد میکند که استحکام کششی بالا و مقاومت فوقالعادهای در برابر فشار و حرارت دارد.
این روش برای خطوط اصلی انتقال آب، گاز و همچنین اتصالات لوله پلی اتیلن فاضلاب شهری در پروژههای بزرگ شهری و زیرساختی کاربرد فراوان دارد. البته، برای انجام صحیح آن نیاز به دستگاههای مخصوص (هیدرولیکی یا دستی) و مهارت اپراتور است.
جوش الکتروفیوژن (Electrofusion – EF)
جوش الکتروفیوژن، روشی مدرن، دقیق و کاملاً کنترل شده برای ایجاد اتصالات با کیفیت فوقالعاده است. در این فرآیند، ابتدا لوله آمادهسازی شده و یک اتصال حاوی سیمپیچهای مسی به دو سر لوله اضافه میشود. سپس، دستگاه الکتروفیوژن به سیمپیچها متصل شده و جریان الکتریکی کنترل شدهای را از آنها عبور میدهد.
گرمای حاصل از سیمپیچها، پلی اتیلن را در ناحیه اتصال ذوب کرده و پس از خنکسازی، یک اتصال بسیار محکم و مطمئن با حداقل خطای انسانی ایجاد میشود. این روش برای شبکههای گازرسانی، آبرسانی حساس، خطوط فاضلاب و تعمیرات اضطراری ایدهآل است و امکان انجام جوشکاری در فضاهای محدود را فراهم میکند. هرچند، هزینه بالاتر اتصالات و دستگاه و نیاز به منبع برق پایدار از محدودیتهای آن محسوب میشود.
فلنج جوشی (Stub Flange / Flange Adapter)
فلنج های جوشی برای اتصال لولههای پلی اتیلن به شیرآلات، پمپها و تجهیزات فلنجدار دیگر (مانند شیرآلات چدنی یا فولادی) استفاده میشوند. در این روش، یک فلنج پلی اتیلن به صورت لب به لب به انتهای لوله جوش داده میشود. سپس، این فلنج با پیچ و مهره به فلنج متقابل تجهیز مورد نظر متصل میگردد. کاربرد اصلی آنها در ایستگاههای پمپاژ، تصفیهخانهها و نقاط اتصال به انشعابات فلزی است.
اتصالات مکانیکی پلی اتیلن
اتصالات مکانیکی مزایای قابل توجهی در سرعت و سهولت نصب دارند، چرا که نیازی به جوشکاری نیست. این اتصالات برای فشارهای کاری متوسط و پایینتر مناسب هستند.

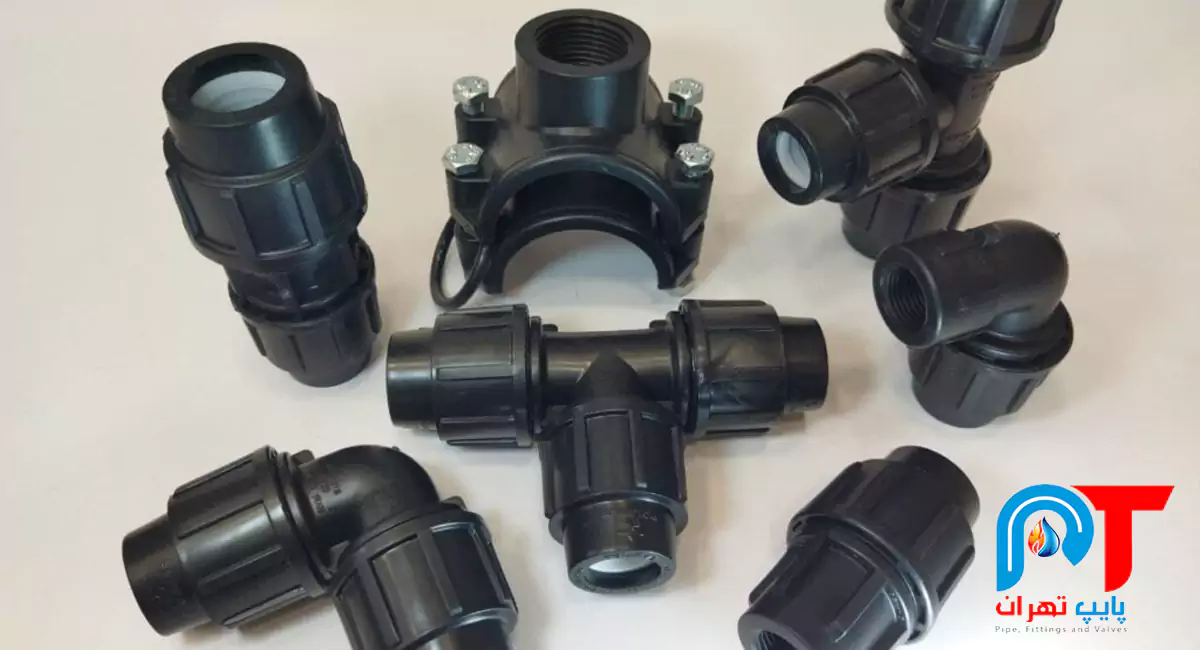

اتصالات پیچی (Compression / Threaded Fittings)
اتصالات پیچی از پرکاربردترین انواع اتصالات مکانیکی برای سایزهای کوچک تا متوسط لوله (معمولاً ۲۰ تا ۱۲۵ میلیمتر) هستند. این اتصالات به سرعت و به آسانی، بدون نیاز به ابزار جوشکاری، نصب میشوند و قابلیت استفاده مجدد دارند. مقاومت بالا در برابر UV و خوردگی، همراه با آببندی مطمئن (معمولاً تا ۱۰ تا ۱۶ بار)، از مزایای اصلی آنهاست.
اجزای اصلی اتصالات پیچی شامل بدنه (ساختار اصلی)، سرپیچ (برای اعمال فشار و آببندی)، اسپلیت رینگ (جهت گرفتن لوله و جلوگیری از خارج شدن آن)، بوشینگ (هدایت کننده لوله و محافظ اورینگ) و اورینگ (لاستیک آببند که اصلیترین جزء آببندی است) میشود.
اسامی و کاربرد اتصالات پیچی پلی اتیلن
اسامی اتصالات پلی اتیلن پیچی که توسط برندهای معتبری مانند پایپ تهران ارائه میشوند، بسیار متنوع هستند. این اتصالات برای کاربردهای مختلف طراحی شدهاند:
| نوع اتصال | کاربرد اصلی |
|---|---|
| رابط مساوی | اتصال دو لوله پلی اتیلن همسایز |
| رابط تبدیلی | اتصال دو لوله پلی اتیلن با سایزهای متفاوت |
| زانو مساوی | تغییر مسیر جریان ۹۰ درجه برای لولههای همسایز |
| زانو نر | تغییر مسیر ۹۰ درجه و اتصال به اتصالات ماده رزوه ای |
| زانو ماده | تغییر مسیر ۹۰ درجه و اتصال به اتصالات نر رزوه ای |
| سه راه مساوی | انشعابگیری سه جهته برای لولههای همسایز |
| سه راه تبدیلی | انشعابگیری با تغییر سایز |
| سه راه نر | انشعابگیری و اتصال به تجهیزات ماده رزوه ای |
| سه راه ماده | انشعابگیری و اتصال به تجهیزات نر رزوه ای |
| درپوش انتهایی | مسدود کردن انتهای خط لوله |
| اتصال فلنج دار پیچی | اتصال لوله پلی اتیلن به سیستمهای فلنجدار (سایز کوچک) |
| اتصال نر و ماده | اتصال لوله پلی اتیلن به شیرآلات، پمپها یا سایر اتصالات رزوه ای |
اتصالات فشاری (Push-fit / Barb Fittings)
اتصالات فشاری برای لولههای با قطر کم و فشار پایین (غالباً ۱۲ تا ۷۵ میلیمتر) کاربرد دارند و عمدتاً در سیستمهای آبیاری قطرهای مورد استفاده قرار میگیرند. نصب آنها بسیار آسان است و با فشار دست، بدون نیاز به ابزار خاصی، انجام میشود. این اتصالات فوقالعاده سریع، اقتصادی و ساده در نصب هستند، اما فشار کاری بسیار پایین و سایز محدود از محدودیتهای آنهاست. نمونههایی از این اتصالات شامل رابط تیپ، سه راه تیپ و بست ابتدایی میشود که در آبیاری قطرهای و گلخانهها کاربرد زیادی دارند.
اتصالات خاص و تبدیلی پلی اتیلن
گاهی اوقات نیاز به اتصالات ویژهای برای انشعابگیری یا اتصال به لولههایی با جنس متفاوت است. اتصالات خاص و تبدیلی پلی اتیلن این نیاز را برطرف میکنند.
کمربند پلی اتیلن (Saddle Clamp)
کمربند پلی اتیلن برای انشعابگیری از خطوط اصلی لوله (به صورت عمودی) بدون نیاز به برش کامل لوله به کار میرود. این اتصال امکان نصب آبپاش، شیر انشعاب یا رایزر را فراهم میکند و در آبیاری بارانی و انشعابات فرعی بسیار مفید است.
بوشینگ تبدیلی (Reducing Bushing)
بوشینگ تبدیلی قطعهای برای کاهش سایز قطر لوله در فضاهای محدودتر است. این اتصال، جایگزینی کوچکتر برای رابط تبدیلی محسوب میشود و در مواقعی که نیاز به کاهش قطر کوچک و فوری وجود دارد، کاربرد دارد.
آداپتورها (Adapters)
آداپتورها برای اتصال لولههای پلی اتیلن به لولههایی از جنس متفاوت (مانند PVC، چدن، فولاد) استفاده میشوند. این اتصالات در ایجاد نقاط اتصال بین سیستمهای مختلف و همچنین در فرآیندهای تعمیراتی کاربرد دارند.
کوپلینگ های ترمیمی (Repair Couplings / Slip Couplings)
کوپلینگهای ترمیمی برای ترمیم سریع قسمتهای آسیبدیده لوله بدون نیاز به جابجایی زیاد طراحی شدهاند. این اتصالات در تعمیر نشتیها یا ترکیدگیهای کوچک در خطوط لوله، راهحلی کارآمد و سریع ارائه میدهند.
راهنمای جامع انتخاب و خرید اتصالات پلی اتیلن
انتخاب صحیح و خرید هوشمندانه اتصالات پلی اتیلن، گام مهمی در تضمین پایداری و کارایی سیستم لولهکشی است. در این فرآیند، ابتدا باید نوع اتصال را بر اساس فشار کاری، قطر لوله، نوع سیال، کاربرد مورد نظر، بودجه و سهولت نصب مشخص کنید.
توجه به برند و اعتبار تولیدکننده از اهمیت بالایی برخوردار است. خرید از تولیدکنندگان معتبر مانند پایپ تهران، اطمینان از کیفیت و خدمات پس از فروش را به همراه دارد. همچنین، سازگاری دقیق سایزها بین لولهها و اتصالات برای جلوگیری از نشتی و مشکلات نصب ضروری است.
در هنگام نصب، تمیزکاری دقیق سطوح اتصال در جوشکاری و اتصالات پیچی، استفاده از ابزارهای مناسب (مانند آچار داکتیل برای اتصالات پیچی) و رعایت دما و فشار توصیه شده توسط تولیدکننده در فرآیند جوشکاری، از نکات کلیدی است. عوامل مؤثر بر قیمت اتصالات پلی اتیلن شامل سایز، نوع، مواد اولیه، برند و حجم خرید (عمده) میشود که پایپ تهران محصولات متنوعی را با کیفیت بالا و قیمت رقابتی ارائه میدهد.
نتیجه گیری
شناخت صحیح و انتخاب هوشمندانه انواع اتصالات پلی اتیلن به عنوان شریان حیاتی سیستمهای لولهکشی، در پایداری و کارایی پروژههای مختلف نقشی کلیدی دارد. تنوع گسترده این اتصالات، راهحلهای منعطفی را برای هر نوع نیاز و کاربرد ارائه میدهد. با اتکا به کیفیت محصولات پایپ تهران، نصب صحیح و رعایت استانداردها، میتوان طول عمر و کارایی بالای سیستم را تضمین کرد. برای دریافت مشاوره تخصصی و بررسی محصولات با کیفیت متناسب با پروژه خود، با کارشناسان ما در تماس باشید.
سوالات متداول
آیا اتصالات پلی اتیلن برای انتقال گاز و مایعات خورنده، به طور یکسان قابل استفاده هستند؟
بله، لولهها و اتصالات پلی اتیلن به دلیل مقاومت شیمیایی بالا، برای انتقال گاز و بسیاری از مایعات خورنده مناسب هستند، اما برای کاربردهای خاص، بررسی سازگاری شیمیایی دقیق توصیه میشود.
در هنگام نصب اتصالات پیچی، برای اطمینان از آببندی کامل، آیا استفاده از نوار تفلون یا چسب اضافی توصیه میشود؟
خیر، اتصالات پیچی پلی اتیلن به دلیل طراحی دقیق اورینگ و قطعات آببندی، نیازی به نوار تفلون یا چسب اضافی ندارند و استفاده از آنها ممکن است به آببندی آسیب بزند.
تفاوت اصلی بین اتصالات پلی اتیلن با فشار کاری ۱۰ بار و ۱۶ بار در چیست و کدام یک برای چه کاربردی مناسبتر است؟
تفاوت اصلی در میزان فشار داخلی است که اتصال میتواند تحمل کند. اتصالات ۱۶ بار برای سیستمهای با فشار بالاتر (مثل خطوط اصلی آبرسانی) و اتصالات ۱۰ بار برای فشارهای متوسط (مانند آبیاری یا خطوط فرعی) مناسبترند.
در صورت بروز نشتی در یک اتصال جوشی پلی اتیلن، بهترین روش برای ترمیم یا تعویض آن چیست؟
برای نشتی در اتصالات جوشی، بسته به نوع و میزان آسیب، میتوان از کوپلینگهای ترمیمی (الکتروفیوژن یا مکانیکی) یا برش و جوش مجدد با استفاده از یک قطعه لوله و اتصال جدید بهره برد.
آیا اتصالات پلی اتیلن تحت تاثیر تغییرات دمایی شدید محیط (یخبندان یا گرمای شدید) دچار آسیب یا تغییر شکل میشوند؟
لولهها و اتصالات پلی اتیلن مقاومت خوبی در برابر تغییرات دمایی دارند و انعطافپذیری آنها در برابر یخبندان مانع از ترکیدگی میشود، اما برای دماهای بسیار شدید، باید به محدودههای دمایی توصیه شده توسط تولیدکننده توجه کرد.
