شناخت دقیق جدول لوله مانیسمان برای مهندسان، پیمانکاران و خریداران در صنایع مختلف حیاتی است. این لولهها که بدون درز جوش تولید میشوند، در برابر فشار و دماهای بالا مقاومت بسیار خوبی از خود نشان میدهند و به همین دلیل کاربرد گستردهای در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سیستمهای آبرسانی دارند. دسترسی به جدول سایز لوله مانیسمان و اطلاعات دقیق وزن و ضخامت، نه تنها به طراحی ایمن و کارآمد سیستمها کمک میکند، بلکه در برآورد دقیق هزینهها و مدیریت پروژه نیز نقش کلیدی ایفا میکند. این مقاله به عنوان یک راهنمای جامع از پایپ تهران، تمامی جزئیات لازم در خصوص جدول استاندارد لوله های مانیسمان و ردههای مختلف آنها را در اختیار شما قرار میدهد تا با اطمینان کامل، بهترین انتخاب را برای نیازهای خود داشته باشید.

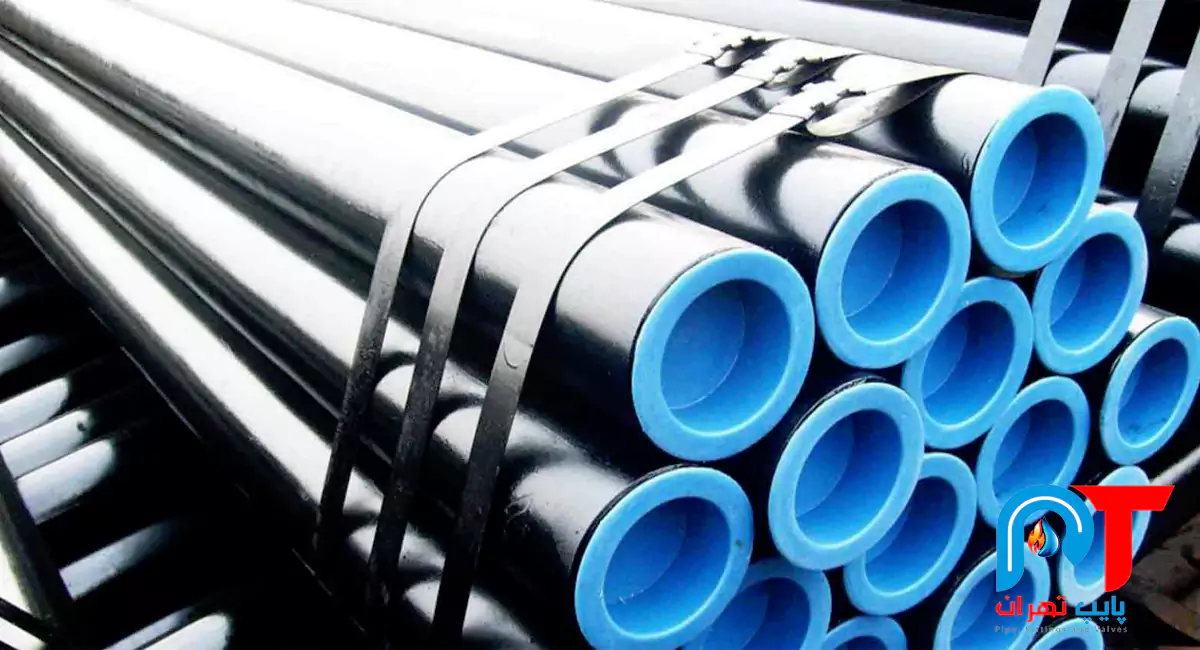

لوله مانیسمان چیست و چگونه تولید میشود؟
لوله مانیسمان، که به نام لوله بدون درز (Seamless Pipe) نیز شناخته میشود، نوعی لوله فولادی است که هیچگونه خط جوش طولی یا عرضی ندارد. این ویژگی، مقاومت و استحکام آن را به شکل قابل توجهی افزایش میدهد. فرایند تولید لوله مانیسمان معمولاً از روش “ماندرل میل” (Mandrel Mill) یا “اکستروژن” (Extrusion) انجام میشود. در این روشها، یک شمش فولادی توپر حرارت دیده و سپس با استفاده از یک میله مرکزی (ماندرل) سوراخ شده و کشیده میشود تا به شکل لوله درآید. این فرایند بدون ایجاد درز جوش، لولهای یکپارچه با دیوارهای یکنواخت و مقاومت بالا در برابر فشار و خوردگی تولید میکند.
پارامترهای کلیدی در جداول لوله مانیسمان
برای درک عمیقتر جدول لوله های مانیسمان، آشنایی با پارامترهای کلیدی که در این جداول ذکر میشوند، ضروری است. این پارامترها مشخصکننده ویژگیهای فیزیکی و مکانیکی لولهها هستند:
- قطر خارجی (OD – Outside Diameter): این پارامتر، قطر بیرونی لوله را به اینچ یا میلیمتر نشان میدهد و برای اتصال صحیح لولهها به اتصالات دیگر بسیار مهم است.
- قطر اسمی (NPS – Nominal Pipe Size): یک مقدار استاندارد و عددی است که برای شناسایی اندازه لوله به کار میرود و لزوماً با قطر داخلی یا خارجی واقعی لوله برابر نیست، بلکه یک مرجع برای ابعاد استاندارد است.
- قطر داخلی (ID – Inside Diameter): این قطر برای محاسبه ظرفیت جریان سیال درون لوله اهمیت دارد و از اختلاف قطر خارجی و دو برابر ضخامت لوله مانیسمان به دست میآید.
- ضخامت دیواره (WT – Wall Thickness): ضخامت لوله مانیسمان یکی از مهمترین عوامل تعیینکننده مقاومت لوله در برابر فشار و وزن آن است. این پارامتر به میلیمتر یا اینچ بیان میشود.
- رده لوله (Schedule – SCH): رده یا شیدول، نشاندهنده نسبت تقریبی ضخامت لوله مانیسمان به قطر خارجی آن است و با افزایش رده، ضخامت دیواره لوله نیز افزایش مییابد. ردههای رایج شامل رده 20، 40، 80 و 160 هستند.
- وزن واحد طول (Weight per Foot/Meter): این پارامتر، وزن لوله را به ازای هر متر یا هر فوت نشان میدهد و برای محاسبات حمل و نقل، نصب و بارگذاری سازه بسیار حیاتی است.
- طول استاندارد لوله
- جنس مواد سازنده
- استانداردهای مرجع
استاندارد ASME B36.10
استاندارد ASME B36.10 یکی از مهمترین و پرکاربردترین استانداردهای بینالمللی برای ابعاد و وزن لولههای فولادی بدون درز و درزدار است. این استاندارد توسط انجمن مهندسان مکانیک آمریکا (ASME) تدوین شده و به عنوان یک مرجع معتبر، تمامی مشخصات ابعادی لولهها، از جمله قطر خارجی و ضخامت لوله مانیسمان را برای ردههای مختلف (Schedule) تعیین میکند. با استفاده از جدول استاندارد لوله های مانیسمان بر اساس ASME B36.10، میتوان به راحتی مشخصات فیزیکی لوله مورد نیاز را بر اساس فشار و دمای کاری پروژه انتخاب کرد. این استاندارد تضمینکننده یکپارچگی و ایمنی در سیستمهای لولهکشی در سراسر جهان است.
در ادامه یک نمونه از جدول استاندارد لوله های مانیسمان بر اساس ASME B36.10 ارائه شده است. این جدول مقادیر قطر اسمی لوله (NPS)، قطر خارجی (OD)، ضخامت لوله مانیسمان (WT) برای ردههای مختلف و وزن تقریبی هر متر لوله را نشان میدهد. مقادیر دقیقتر و کاملتر را میتوان در نسخههای رسمی استاندارد ASME B36.10 یافت.
| NPS (اینچ) | OD (میلیمتر) | رده (SCH) | WT (میلیمتر) | وزن (کیلوگرم/متر) |
|---|---|---|---|---|
| ½ | 21.3 | STD (40) | 2.77 | 1.27 |
| ½ | 21.3 | 80 | 3.73 | 1.62 |
| 1 | 33.4 | STD (40) | 3.38 | 2.50 |
| 1 | 33.4 | 80 | 4.55 | 3.24 |
| 2 | 60.3 | STD (40) | 3.91 | 5.45 |
| 2 | 60.3 | 80 | 5.54 | 7.47 |
| 4 | 114.3 | STD (40) | 6.02 | 16.08 |
| 4 | 114.3 | 80 | 8.56 | 22.68 |
| 6 | 168.3 | STD (40) | 7.11 | 28.24 |
| 6 | 168.3 | 80 | 10.97 | 42.74 |
| 8 | 219.1 | STD (40) | 8.18 | 42.55 |
| 8 | 219.1 | 80 | 12.70 | 65.48 |

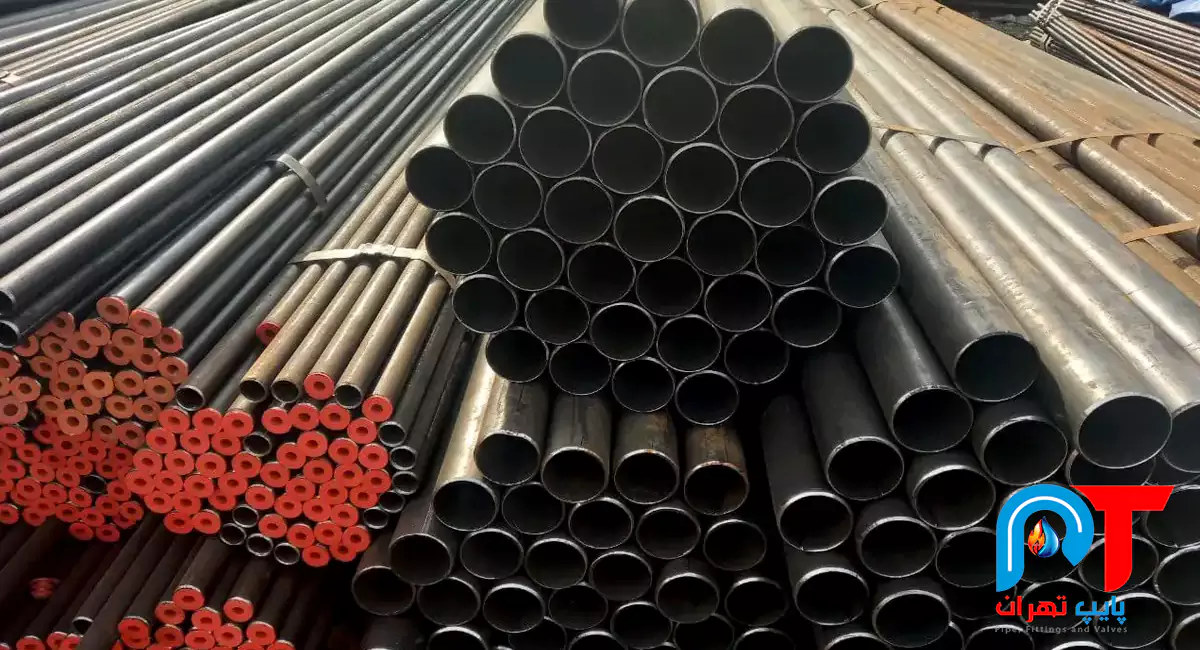

جداول وزنی و ضخامتی لوله مانیسمان به تفکیک ردهها
در این بخش به طور مفصل به جدول سایز لوله مانیسمان برای ردههای مختلف و پرکاربرد میپردازیم. هر رده دارای مشخصات وزنی و ضخامتی خاص خود است که آن را برای کاربردهای متفاوتی مناسب میسازد. دقت در این جداول، تضمینکننده انتخاب صحیح و بهینه لوله خواهد بود.
جدول لوله مانیسمان رده 20 (سبکوزن)
جدول سایز لوله مانیسمان رده 20 شامل اطلاعاتی در مورد لولههایی با ضخامت لوله مانیسمان کمتر و وزن پایینتر است. این رده از لولهها عمدتاً برای انتقال سیالات با فشار کاری پایین و متوسط استفاده میشوند. به دلیل وزن کمتر، این لولهها در مواردی که وزن کلی سازه اهمیت دارد، گزینه مناسبی محسوب میشوند. کاربردهای متداول آنها شامل خطوط لوله آب، سیستمهای تهویه و برخی کاربردهای ساختمانی است.
| NPS (اینچ) | OD (میلیمتر) | WT (میلیمتر) | وزن (کیلوگرم/متر) |
|---|---|---|---|
| ½ | 21.3 | 2.50 | 1.18 |
| ¾ | 26.7 | 2.50 | 1.49 |
| 1 | 33.4 | 2.60 | 1.96 |
| 1¼ | 42.2 | 2.80 | 2.70 |
| 1½ | 48.3 | 2.80 | 3.12 |
| 2 | 60.3 | 3.00 | 4.10 |
| 2½ | 73.0 | 3.00 | 5.05 |
| 3 | 88.9 | 3.20 | 6.67 |
| 4 | 114.3 | 4.50 | 12.00 |
| 5 | 141.3 | 4.00 | 14.00 |
| 6 | 168.3 | 5.00 | 20.00 |
| 8 | 219.1 | 6.30 | 31.00 |
جدول لوله مانیسمان رده 40 (پرمصرفترین)
جدول سایز لوله مانیسمان رده 40 مربوط به لولههایی است که به دلیل توازن مناسب بین ضخامت، وزن و مقاومت، به عنوان پرکاربردترین رده در بسیاری از صنایع شناخته میشوند. این لولهها توانایی تحمل فشار و دمای متوسط تا نسبتاً بالا را دارند و در خطوط انتقال گاز، سیستمهای آبرسانی شهری و صنعتی، و بسیاری از پروژههای عمومی مورد استفاده قرار میگیرند. ضخامت لوله مانیسمان در این رده به گونهای است که استحکام کافی را برای اغلب کاربردها فراهم میآورد.
| NPS (اینچ) | OD (میلیمتر) | WT (میلیمتر) | وزن (کیلوگرم/متر) |
|---|---|---|---|
| ½ | 21.3 | 2.77 | 1.27 |
| ¾ | 26.7 | 2.87 | 1.68 |
| 1 | 33.4 | 3.38 | 2.50 |
| 1¼ | 42.2 | 3.56 | 3.38 |
| 1½ | 48.3 | 3.68 | 4.05 |
| 2 | 60.3 | 3.91 | 5.45 |
| 2½ | 73.0 | 5.16 | 8.64 |
| 3 | 88.9 | 5.49 | 11.28 |
| 4 | 114.3 | 6.02 | 16.08 |
| 5 | 141.3 | 6.55 | 21.77 |
| 6 | 168.3 | 7.11 | 28.24 |
جدول وزن لوله مانیسمان رده 80 (متوسط تا سنگین)
جدول وزن لوله مانیسمان رده 80 به لولههایی با ضخامت دیواره بیشتر و وزن بالاتر اشاره دارد که برای کاربردهایی با فشار و دمای بالا، مانند صنایع پتروشیمی، پالایشگاهها، و خطوط انتقال سیالات پرفشار طراحی شدهاند. این رده از لولهها مقاومت مکانیکی بسیار خوبی از خود نشان میدهند و در شرایط کاری سخت و پرخطر، امنیت و پایداری سیستم را تضمین میکنند. علاوه بر رده 80، ردههای سنگینتر مانند 160، XS (Extra Strong) و XXS (Double Extra Strong) نیز برای فشارهای بسیار بالا وجود دارند که در پروژههای خاص و فوقسنگین به کار میروند.
| NPS (اینچ) | OD (میلیمتر) | WT (میلیمتر) | وزن (کیلوگرم/متر) |
|---|---|---|---|
| ½ | 21.3 | 3.73 | 1.62 |
| ¾ | 26.7 | 3.91 | 2.20 |
| 1 | 33.4 | 4.55 | 3.24 |
| 1¼ | 42.2 | 4.85 | 4.41 |
| 1½ | 48.3 | 5.08 | 5.49 |
| 2 | 60.3 | 5.54 | 7.47 |
| 2½ | 73.0 | 7.01 | 11.08 |
| 3 | 88.9 | 7.62 | 15.27 |
| 4 | 114.3 | 8.56 | 22.68 |
| 5 | 141.3 | 9.52 | 30.97 |
| 6 | 168.3 | 10.97 | 42.74 |
نحوه برآورد و محاسبه وزن لوله مانیسمان
برآورد دقیق وزن لوله مانیسمان برای محاسبات مهندسی، حمل و نقل و برآورد هزینهها اهمیت زیادی دارد. دو روش اصلی برای این کار وجود دارد:
فرمول محاسبه وزن لوله مانیسمان
برای محاسبه وزن تئوریک لوله مانیسمان، میتوانید از فرمول زیر استفاده کنید:
وزن لوله (کیلوگرم) = (قطر خارجی (میلیمتر) – ضخامت لوله مانیسمان (میلیمتر)) × ضخامت لوله مانیسمان (میلیمتر) × 0.02466 × طول لوله (متر)
در این فرمول، عدد 0.02466 یک ثابت است که چگالی فولاد (7.85 گرم بر سانتیمتر مکعب) و تبدیل واحدها را در خود جای داده است. به عنوان مثال، برای یک لوله با قطر خارجی 114.3 میلیمتر، ضخامت 6.02 میلیمتر (رده 40) و طول 6 متر، محاسبه وزن به صورت زیر خواهد بود:
وزن = (114.3 – 6.02) × 6.02 × 0.02466 × 6 ≈ 96.48 کیلوگرم
استفاده از جداول استاندارد
سریعترین و دقیقترین راه برای برآورد وزن لوله، استفاده از جدول وزن لوله مانیسمان رده 80 و سایر ردهها است. این جداول که بر اساس استانداردهای بینالمللی تهیه شدهاند، وزن واحد طول (کیلوگرم بر متر) را برای هر سایز و رده لوله به طور مستقیم ارائه میدهند و نیاز به محاسبات دستی را از بین میبرند.
ابزارهای آنلاین و نرمافزارهای تخصصی
امروزه، ابزارهای آنلاین و نرمافزارهای تخصصی متعددی برای محاسبه وزن لولهها وجود دارند که با ورود پارامترهای اصلی لوله، وزن دقیق را به شما ارائه میدهند و فرآیند انتخاب را بسیار سادهتر میکنند.

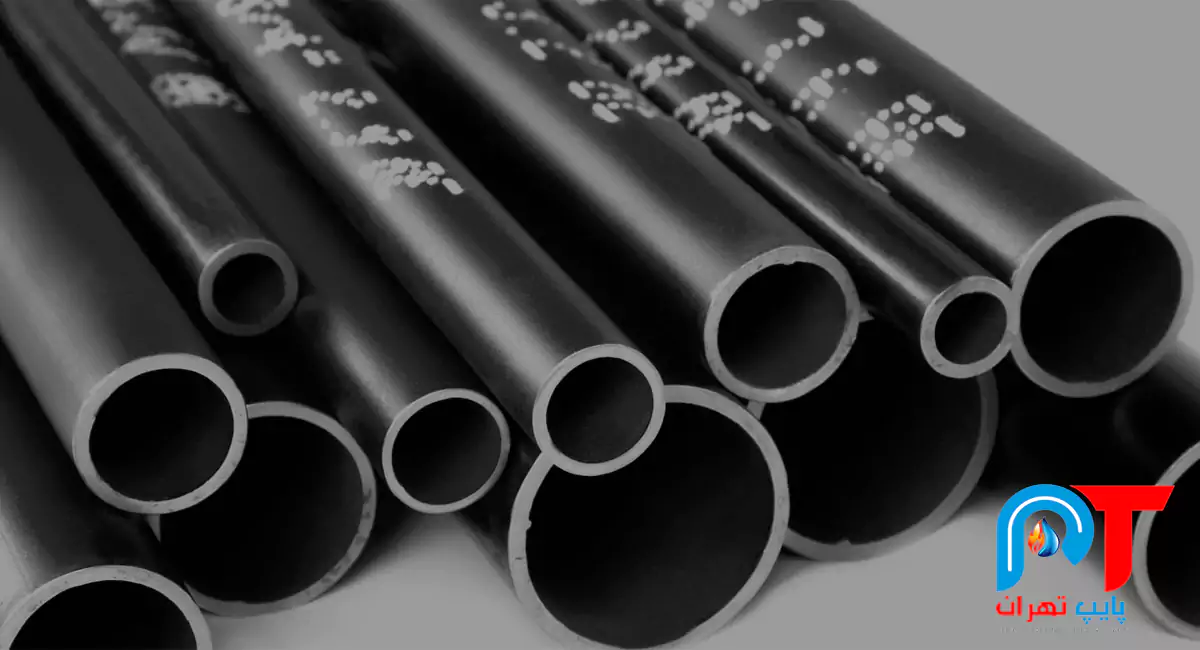

راهنمای انتخاب رده مناسب لوله مانیسمان برای کاربردهای مختلف
انتخاب رده مناسب لوله مانیسمان یک تصمیم حیاتی است که باید با در نظر گرفتن چندین فاکتور کلیدی صورت گیرد:
- فشار کاری سیستم: مهمترین عامل در انتخاب رده، فشار داخلی سیالی است که قرار است از لوله عبور کند. برای فشارهای کم تا متوسط، جدول سایز لوله مانیسمان رده 20 یا جدول سایز لوله مانیسمان رده 40 مناسب هستند. اما برای فشارهای بالا، رده 80 یا حتی ردههای سنگینتر مانند 160، XS و XXS مورد نیاز است.
- دمای سیال: دما نیز بر استحکام مواد لوله تأثیر میگذارد. در دماهای بالا، مقاومت مکانیکی فولاد کاهش مییابد و ممکن است نیاز به لولهای با ضخامت لوله مانیسمان بیشتر یا جنس خاصی باشد.
- نوع سیال: سیالات خورنده یا حاوی مواد شیمیایی خاص، نیاز به لولههایی با جنس مقاوم به خوردگی دارند. در این موارد، علاوه بر رده، انتخاب جنس فولاد (مانند استنلس استیل) نیز اهمیت مییابد.
- محیط نصب: شرایط محیطی مانند دما، رطوبت، احتمال ضربه یا لرزش نیز میتوانند در انتخاب رده و ضخامت لوله مؤثر باشند.
به عنوان مثال، برای خطوط انتقال گاز شهری و سیستمهای آبرسانی، لولههای رده 40 (که در جدول سایز لوله مانیسمان رده 40 مشخص شدهاند) اغلب مناسب هستند. اما در پالایشگاهها، پتروشیمیها و نیروگاهها که با فشار و دمای بسیار بالا سروکار دارند، استفاده از لولههای رده 80 (بر اساس جدول وزن لوله مانیسمان رده 80) و بالاتر معمول است. مشاوران پایپ تهران آماده ارائه راهنماییهای تخصصی برای انتخاب بهترین گزینه برای پروژه شما هستند.
سایر استانداردهای مرتبط با لوله مانیسمان (ASME, ASTM, API)
علاوه بر استاندارد ASME B36.10 که عمدتاً به ابعاد لولهها میپردازد، استانداردهای دیگری نیز در صنعت لولهکشی وجود دارند که هر کدام جنبههای خاصی از تولید، مشخصات متریال و کاربرد لولههای مانیسمان را پوشش میدهند:
- ASTM (American Society for Testing and Materials): این استاندارد به مشخصات مواد و روشهای آزمون لولهها میپردازد. به عنوان مثال، ASTM A106 برای لولههای فولادی کربنی بدون درز در سرویسهای دمای بالا کاربرد دارد.
- API (American Petroleum Institute): این استاندارد مختص صنعت نفت و گاز است و مشخصات لولهها، به ویژه لولههای خط انتقال (Line Pipe)، را تعیین میکند. API 5L یکی از معروفترین استانداردهای API برای لولههای انتقال نفت و گاز است.
جمعبندی
در این مقاله به بررسی جامع جدول لوله مانیسمان و اهمیت آن در انتخاب صحیح لولههای بدون درز پرداختیم. درک پارامترهای کلیدی نظیر قطر اسمی، ضخامت لوله مانیسمان و رده لوله، همراه با استفاده از جدول استاندارد لوله های مانیسمان، از جمله جدول سایز لوله مانیسمان رده 20، جدول سایز لوله مانیسمان رده 40 و جدول وزن لوله مانیسمان رده 80، برای هر مهندس و مجری پروژهای ضروری است. این دانش فنی نه تنها به برآورد دقیق هزینهها و انتخاب بهینه کمک میکند، بلکه تضمینکننده ایمنی و طول عمر سیستمهای لولهکشی در برابر فشارهای عملیاتی است.
سوالات متداول
چگونه میتوانم از تطابق لوله خریداری شده با جدول استاندارد اطمینان حاصل کنم؟
برای اطمینان از تطابق، باید گواهینامههای فنی و مدارک بازرسی محصول (مانند گواهینامه Mill Test Certificate یا MTC) را از فروشنده درخواست کنید که مشخصات دقیق لوله را بر اساس استانداردهای مربوطه نشان میدهد.
چه عواملی علاوه بر وزن و ضخامت بر قیمت نهایی لوله مانیسمان تأثیر میگذارند؟
عواملی مانند جنس فولاد، استاندارد ساخت، برند تولیدکننده، نوسانات بازار ارز، هزینههای حمل و نقل و حجم سفارش بر قیمت نهایی لوله مانیسمان تأثیرگذار هستند.
آیا برای لولههای مانیسمان با قطرهای بسیار بزرگ نیز جداول استاندارد وجود دارد؟
بله، جداول استاندارد مانند ASME B36.10 و B36.19 برای طیف وسیعی از قطرها، از جمله قطرهای بسیار بزرگ، مشخصات ابعادی و وزنی لولههای مانیسمان را ارائه میدهند.
